在抽油井生产管理中，以计算多种泵径、冲程、冲次组合下不同下泵深度的产液量、井下效率为基础，对不同泵径、冲程、冲次组合所对应的最大产液量、最大井下效率进行排序，以获得合理产液量和比较高的井下效率为目标，根据指标排序情况确定出合理的抽油井工作参数。这一方法在实际应用中获得了满意的结果，值得推广。

1设计思路的创新

现有的抽油井工作参数设计软件均给出少量的推荐结果，不提供优化过程，用户不方便根据需求挑选参数，人机互动性差。为了解决这一问题，我们研究出以下设计思路:通过计算各种泵径、冲程、冲次组合下不同下泵深度的产液量、井下效率，可以获得每泵径、冲程、冲次组合的产液量和井下效率的最大值以及所对应的下泵深度。对最大产液量和最大井下效率进行排序，结合预期指标、井况，很容易找到有优势的泵径冲程、冲次组合。再观察这些组合对产液量、井下效率对下泵深度的敏感性，能够找出指标相对稳定的参数组合。这一参数组合可以满足用户对产液量和井下效率的预期。对有优势的参数组合，进一步权衡产液量和井下效率，可在产液量、井下效率—下泵深度关系曲线上得到合理的下泵深度。

2设计步骤

第一步:确定泵径、冲程、冲次组合。一般泵径有8种组合(28、32、38、44、51、57、70、85mm)，冲程有3个组合、冲次有3个组合。用软件可对所有参数组合进行设计计算，但对于具体的井，有经验的设计者可以事先剔除一部分无意义的参数，以减少设计工作量。第二步:收集软件设计基础数据，掌握设计井出砂蜡水垢情况，采出液腐蚀情况，套管弯曲情况，套管完好情况，以往检泵周期，以往管杆偏磨断脱情况，地面设备负载等，确定抽油机最大载荷利用率、抽油杆使用系数等关键参数第三步:计算每种泵径、冲程、冲次组合下的产液量、井下效率与下泵深度的关系，绘制产液量、效率(泵效)—下泵深度曲线。第四步:以产液量、效率(泵效)—下泵深度曲线为基础，对每种泵径、冲程、冲次组合，列表显示最大产液量、最高井下效率及其对应的下泵深度。第五步:对最大产液量、最高井下效率数据表进行关联排序，获得有优势的泵径、冲程、冲次组合及其对应的下泵深度。第六步:对最大产液量、最高井下效率有优势的泵径、冲程、冲次组合，观察产液量、效率(泵效)—下泵深度曲线的稳定性，找到稳定性强的参数组合。第七步:对最大产液量、最高井下效率有优势且稳定性强的参数组合，平衡产液量和井下效率，以获得较高产液量、较高井下效率为目标，兼顾该井的井况和设备，找到最佳下泵深度。

3设计井例

3.1泵径、冲程、冲次组合

该井抽油机型号为:CYJB3－1.8－9HPF，可选冲程:1.8、1.5、1.2，冲次:9、7、5。因为该井埋藏浅(油层中深413m)，选择单级抽油杆。供液较好，预选泵径:32、38、44、57。

3.2基础数据

抽油参数设计所需要的基础数据有:流体物性参数、油藏参数、井身参数等。

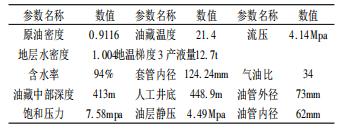

表1   T井抽油参数设计主要基础数据表

3.3设计目标和关键参数

设计目标以较高产液量为主，较高效率为辅。该井轻微出砂(有出砂率0.01%的记录)，选择最小流压时应避免过度出砂。从0.5MPa开始递增试算，步长取0.1MPa。设定抽油机最大载荷利用率≤70%。该井工作环境良好，2010年更换抽油杆，因此选择抽油杆使用系数0.8。

3.4液量、井下效率计算与排序

使用软件计算不同参数组合下的指标数据。从流压0.5MPa开始试算，共得出5个不同流压时的所有参数组合所对应的指标(产液量、效率)，下面是其中的典型组合数据。

3.5确定最佳组合

按照产液量、效率都比较高的原则，综合考虑含水率(该井含水率94%)、载荷利用率、泵效、出砂情况等因素，本次设计结果为:泵径44mm、冲程1.8m、冲次7次/min、抽杆直柱16mm、下泵深度355m。

4 应用分析

4.1不同沉没度条件下对冲次上调的影响

通过选取沉没度不同范围时，冲次上调不同级别的增油效果统计，按照平均单井增油效果来看，冲次上调级别越高，增油效果更好，但是在不同的泵效界限之内，都有调大参数后增油效果最好的点：①沉没度在600～800ｍ，冲次上调2次，调参效果最好；②沉没度在400ｍ～600ｍ或者800ｍ以上，冲次上调4次效果最好。

表2 泵效对调大参数数的影响（水驱）

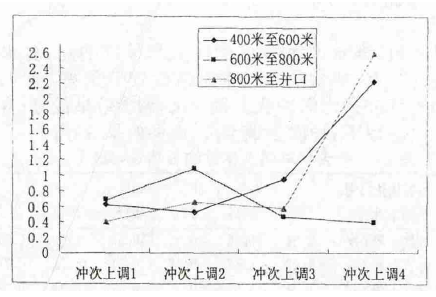

图1  沉没度不同级别对调大参数数的影响

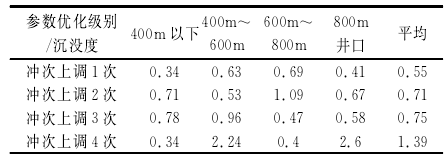

表3沉没度对调大参数数的影响（水驱）

4.2  不同含水条件下对冲次上调的影响

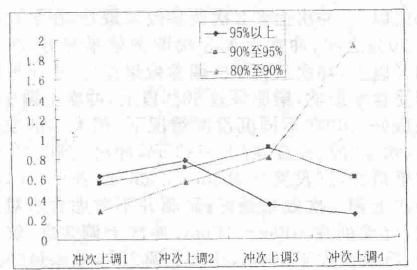

图2  含水不同级别对调大参数数的影响

通过选取含水不同范围时，冲次上调不同级别的增油效果统计，按照平均单井增油效果来看，冲次上调级别越高，增油效果更好，但是在不同的含水界限之内，都有调大参数后增油效果最好的点：含水在95%以上，冲次上调2次，调参效果最好；含水在90%至95%之间冲次上调3次，调参效果最好；含水在90%以下，冲次上调4次，调参效果最好。

5 应用与效果

2018年2月以来应用本方法设计调参6口井，平均产液量由13.78t/d提高到20.58t/d，

①该方法能够指导抽油井生产参数设计，并取得显著的效果;②软件所需的基础数据尽能用单井个性化数据，慎用油藏平均数据;③建议抽油井工作参数设计软件参考本方法改善其输出界面，增加直接对产液量、井下效率排序设计抽油井工作参数的设计功能，以方便用户使用。

参考文献

[1]考虑产液量变化的水驱油藏产量递减规律研究[J]. 凌浩川,周海燕,孟智强,石洪福,孔超杰.石油钻探技术.2019(01)

[2]整装油田提液井经济合理产液量研究[J]. 孙成龙.当代石油石化. 2019(06)

[3]基于泵功图的油井产液量实时计量新模型[J]. 陈德春,姚亚,张瑞超,徐悦新,李奇,秦延才,杨康敏.科技通报.2017(11)
